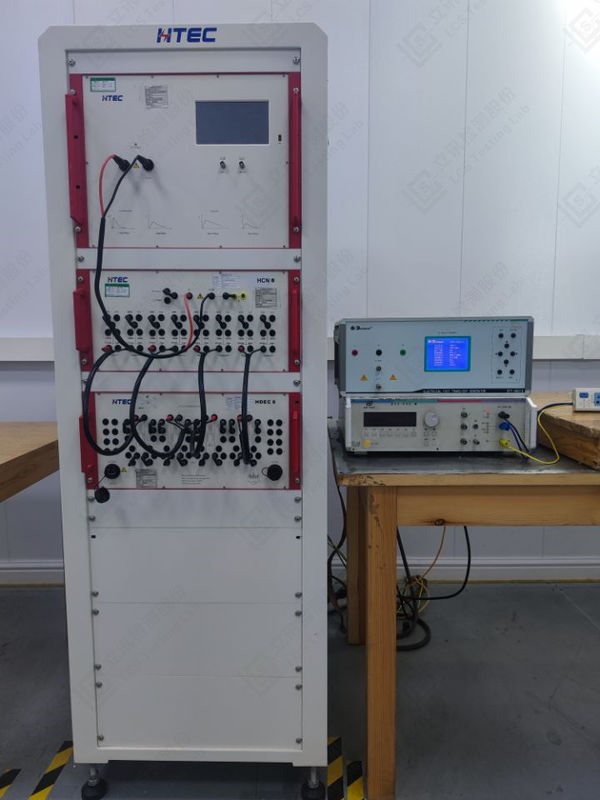

Pruebas de rendimiento fotoeléctrico de los LED
Introducción básica
Los diodos emisores de luz semiconductores (LED) se han utilizado ampliamente en indicadores, luces de señal, pantallas de instrumentos, retroiluminación de teléfonos móviles, fuentes de luz de vehículos y otras ocasiones.La tecnología LED blanca también se está desarrollando constantementeEn el pasado, no existían normas nacionales ni normas industriales exhaustivas para los ensayos de LED.Sólo podría basarse en parámetros relativos.Los diferentes fabricantes, usuarios e instituciones de investigación fueron muy controvertidos al respecto, lo que resultó en el desarrollo de la industria LED nacional que se vio muy afectada.
Medición del rendimiento luminoso
Flujo luminoso
Método 1 Espectroradiómetro de esfera integrada
Guía:
CIE84:1989 "Medida del flujo luminoso";
IESNA LM79-08 "Medidas eléctricas y fotométricas de productos de iluminación en estado sólido"
Método 2 Goniofotómetro
Guía:
CIE84:1989 "Medida del flujo luminoso";
IESNA LM79-08 "Medidas eléctricas y fotométricas de productos de iluminación en estado sólido"
Objetos de ensayo:
Ángulo del haz Eficiencia luminosa Flujo luminoso
Paso de luz de anillo Distribución de energía espectral Aberración cromática Lenza de onda máxima
Mantenimiento del flujo luminoso Índice de renderizado de color Coordenadas de color Tolerancia de color

Distribución de la intensidad luminosa (curva de distribución luminosa)
Método Goniofotómetro
Guía:
IESNA LM79-08 "Medidas eléctricas y fotométricas de productos de iluminación en estado sólido"
CIE 121: 1998 "Fotometría de lámparas y Goniofotometría"
CIE 043: 1979 "Ensayo de la luminancia del proyector"
GB/T 9468 Requisitos generales para la medición goniofotométrica de las luces
GB/T 7002: 2008 Prueba fotométrica de las luces de reflexión
Objetos de ensayo:
Eficiencia energética de la lámpara, ángulo del haz, distribución de la intensidad de la lámpara, curva límite de brillo
Curva aproximada de las lámparas de interior, curva de distribución de la misma intensidad luminosa, flujo luminoso total, flujo luminoso anular

Curva de iluminación en plano, curva de iluminación circular, factor de luz de lastre (BLF), curva de iluminación rectangular

Métodos de ensayo
El LED es un diodo de unión PN unipolar hecho de materiales inorgánicos semiconductores.Los parámetros de las características eléctricas de los LED incluyen la corriente hacia adelanteLos LED deben estar accionados por una corriente y una tensión adecuadas para funcionar normalmente (como se muestra en la figura 1).Probando las características eléctricas del LED, se puede obtener la tensión máxima admisible hacia adelante, la corriente hacia adelante y la tensión y corriente inversa del LED.También se puede determinar la potencia eléctrica óptima de funcionamiento del LED.
Las características eléctricas de los LED se prueban generalmente utilizando un voltaje y un amperímetro bajo la fuente de alimentación de la correspondiente fuente de corriente constante y voltaje constante.
Prueba de las características ópticas
Al igual que con otras fuentes de luz, el ensayo de las características de la luz LED incluye principalmente el flujo luminoso, la eficiencia luminosa, el flujo radiante, la eficiencia radiante, la intensidad luminosa,características de distribución de la intensidad luminosa y parámetros espectrales.

Flujo luminoso y eficiencia luminosa
Hay dos métodos para probar el flujo luminoso, a saber, el método de esfera integradora y el método fotómetro de ángulo variable.El método fotómetro de ángulo variable es el método más preciso para probar el flujo luminoso, pero debido a que lleva mucho tiempo, el método de esfera integradora se utiliza generalmente para probar el flujo luminoso.Hay dos estructuras de ensayo en el método de esfera integradora existente para medir el flujo luminoso LEDUno es colocar el LED bajo prueba en el centro de la esfera, y el otro es colocarlo en la pared de la esfera.
Cuando se utiliza el método de la esfera integradora para probar el flujo luminoso, la autoabsorción de la luz por la fuente de luz afectará a los resultados del ensayo.a menudo es necesario introducir luces auxiliares.
Después de medir el flujo luminoso, se puede medir la eficiencia luminosa del LED con un probador de parámetros eléctricos.Los métodos de ensayo del flujo radiante y la eficiencia radiante son similares a los de ensayo del flujo luminoso y la eficiencia luminosa..

Características de la intensidad luminosa y de la distribución de la misma
La intensidad luminosa de la fuente de luz puntual se distribuye uniformemente en todas las direcciones en el espacio,y los resultados de los ensayos obtenidos mediante detectores con diferentes aberturas de recepción a diferentes distancias no cambiaránSin embargo, debido a la distribución inconsistente de la intensidad luminosa de los LED, los resultados de los ensayos varían con la distancia de ensayo y la apertura del detector.La CIE-127 propone dos condiciones de ensayo recomendadas para que cada LED pueda ser probada y evaluada para la intensidad de luz en las mismas condiciones., como se muestra en la Figura 5. En la actualidad, varios fabricantes de LED y organismos de ensayo han citado las condiciones de ensayo recomendadas por el CIE-127.

Parámetros espectrales
Los parámetros espectral característicos de los LED incluyen principalmente la longitud de onda de emisión de pico, el ancho de banda de radiación espectral y la distribución de potencia espectral.El espectro de un LED monocromático es un único pico, y sus características se expresan en términos de longitud de onda de pico y ancho de banda, mientras que el espectro de un LED blanco se sintetiza a partir de múltiples espectros monocromáticos.Las características espectrales de todos los LED pueden representarse por la distribución de potencia espectralLos parámetros de cromaticidad también se pueden calcular a partir de la distribución de potencia espectral del LED.
La prueba de la distribución de la potencia espectral debe realizarse mediante espectroscopia, que separa los diferentes colores de la luz de la luz mixta para la medición.Los prismas y las rejillas se pueden utilizar para lograr la espectroscopia.
