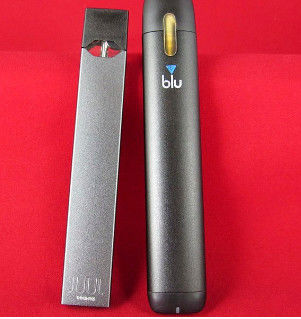

UL 8139 Cláusulas de ensayo para cigarrillos electrónicos
Determinación (peligro)

Un fuego.

B Fractura;

C fugas de electrolitos;

D Las emisiones de escape;

E el límite superior de la temperatura de carga excede el área de funcionamiento normal;

F el límite superior de la tensión de carga excede el área de funcionamiento normal;

G la corriente de carga máxima excede el área de funcionamiento normal;

H el límite de temperatura de descarga excede las especificaciones de fabricación de la batería;

I La tensión terminal de descarga excede el valor máximo o mínimo del área de funcionamiento normal;

J la corriente máxima de descarga excede el área de funcionamiento normal;

K Las grietas o las aberturas en la carcasa pueden dañar su integridad;

L La variación relativa de la diferencia de voltaje del circuito abierto entre la batería abandonada y la batería de referencia (no abandonada) es superior al 5%, véase el punto 29;

M La temperatura medida durante el ensayo no deberá exceder el límite especificado en el cuadro 26.1.

Prueba de carga normal

Cada muestra se descargará completamente y se ensayará la muestra única según se especifica en la condición de falla única; se cargará hasta el estado de carga completa;repetir el ensayo anterior en un ambiente no superior a 0 °C

Prueba de descarga normal

Cada batería se cargará completamente de antemano y cada ensayo de avería se realizará en una sola muestra.El ensayo de descarga se llevará a cabo en las condiciones de carga extrema especificadas por el fabricante.; la descarga se efectuará a través de un instrumento de ensayo que requiere: 1) 4 segundos de funcionamiento, 55 ml ± 5% del volumen de inhalación; 2) seguido de 8 segundos de apagado; 3) 15 inhalaciones en total;4) seguido de un retraso de 10 minutos. Repita los 15 soplos anteriores y el retraso de 10 minutos hasta que se agote la batería. Repita el ensayo anterior en un ambiente no superior a -20 °C.

Prueba de descarga forzada

Los polos positivo y negativo de la muestra se conectarán a una carga de resistencia igual o inferior a 20 mΩ y se ensayarán a 25 ± 5 °C.La muestra debe descargarse hasta que el estado de descarga total sea inferior a 0..2V, la temperatura de la celda ha vuelto a la temperatura ambiente ±10°C o la muestra está dañada, según lo que ocurra primero, y se repite el ensayo anterior en un ambiente no superior a -20°C.

Carga desequilibrada

Una celda con una capacidad de aproximadamente el 50% se conecta en serie con una celda completamente cargada para formar una batería desequilibrada, y luego se conecta a su cargador para cargarla hasta que esté completamente cargada;el número total de muestras no será inferior a dos., y al menos una de las muestras se ensayará sin una sola condición de falla; el ensayo anterior se repetirá en un ambiente no superior a 0 °C.

Prueba de sobrecarga

Cada batería completamente descargada se cargará continuamente a una corriente constante a la corriente de carga máxima y los ajustes serán los siguientes: a) Para las baterías de litio,es el 150% de la tensión de salida nominal de la fuente de alimentaciónb) En el caso de las baterías de hidruro de níquel-metal, la carga a alta velocidad se realiza a una velocidad 2,5 veces superior a la corriente de carga recomendada hasta que la capacidad nominal sea del 250%.si el dispositivo de protección de corriente se activa durante el ensayo, el ensayo se repite a la corriente de carga máxima que no activa el dispositivo de protección. Si la batería sigue siendo utilizable después del ensayo,debe descargarse o cargarse de nuevo en un ambiente de 25 ± 5 °C; repetir el ensayo anterior en un ambiente no superior a 0 °C

Prueba de cortocircuito

El dispositivo completamente cargado corta los polos positivo y negativo de la muestra a través de una resistencia ≤ 20 mΩ;otro dispositivo completamente cargado lo sobrecarga hasta alcanzar la corriente máxima de descarga estable que se puede obtener sin activar el dispositivo de protección.La muestra debe descargarse hasta que: a) la batería esté completamente descargada; b) se produzca el fallo final y la temperatura de la batería vuelva a la temperatura ambiente.Si la batería sigue siendo utilizable después del ensayo, deberá descargarse o cargarse de nuevo en un ambiente de 25 ± 5 °C. Se repite el ensayo anterior en un ambiente no superior a -2 °C.

Prueba de temperatura

1) No se superará la temperatura máxima admisible del cuadro 26.1.

2) No se superará el límite máximo de temperatura superficial del cuadro 26.2;

3) No hay daño permanente

Prueba de caída

Para estas tres gotas, la muestra debe probarse en las tres posiciones más desfavorables.

Prueba de resistencia a la compresión

Prueba de compresión de acuerdo con la norma UL 746C; si la batería sigue siendo utilizable después del ensayo, deberá descargarse o recargarse en un ambiente de 25 ± 5 °C.

Ensayos de escape

El equipo se ensayará de acuerdo con cualquiera de las siguientes condiciones:

a) A una presión inicial de 2070 kPa±10%, se suministra un total de 21 ml±10% de aire a la cámara de la batería a través de un orificio con un diámetro de 2,87±0,05 mm;

b) La batería se sobrecarga directamente con un aumento de 0,1 V hasta que se produce el escape

Prueba a alta temperatura

El dispositivo completamente cargado se coloca en una cámara de ensayo de baja velocidad del viento y la temperatura en la cámara de ensayo se fija en 80 ± 3 °C durante 8 horas.La velocidad de cambio de temperatura en la cámara de ensayo no deberá exceder de 1 °C por minuto., el tiempo medio no excederá de 5 minutos y la humedad relativa no excederá del 50%;

2Después del ensayo a alta temperatura, el dispositivo sometido a ensayo se colocará en un ambiente de 25 ± 5 °C durante al menos una hora para enfriarse hasta alcanzar un estado de equilibrio térmico estable.

3Si el paquete de baterías sigue siendo utilizable después del ensayo, deberá descargarse o recargarse en un ambiente de 25 ± 5 °C.

Nota: Los resultados de los ensayos anteriores no pueden contener las cláusulas (peligros) incluidas en la sentencia.
