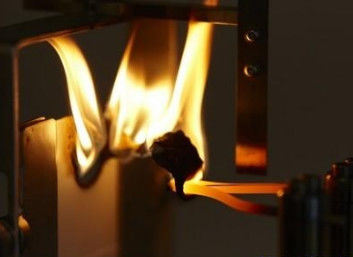

Prueba de retardo de llama: seguimiento
Norma de ensayo

El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

Definición

índice de seguimiento comparativo CTI: valor máximo de voltaje cuando cinco muestras son sometidas a 50 gotas de líquido sin fallo de seguimiento y combustión continua, expresado en voltios (V),y también incluye una descripción de las propiedades del material durante el ensayo de 100 gotas;

índice de detección de prueba PTI: el valor máximo de voltaje correspondiente a los cinco especímenes sometidos a 50 gotas de líquido sin fallo de detección y combustión continua,Expresado en voltios (V)

El ejemplar

Se recomienda utilizar muestras con un tamaño plano de al menos 20 mmX20 mm y un grosor de al menos 3 mm (pueden apilarse)

Pretratamiento ambiental de las muestras

A menos que se especifique lo contrario, la muestra debe mantenerse a (23±2) °C y humedad relativa (50±10)% durante al menos 24 horas.

El ensayo debe iniciarse en un plazo de 30 minutos después de sacar la muestra de la cámara de acondicionamiento.

Cuando se aplica un voltaje sinusoidal al electrodo

Rango de tensión: 100V~600V; rango de frecuencia: 48Hz~62Hz; el error máximo del dispositivo de medición de tensión no debe exceder del 1,5%, y la fuente de alimentación no debe ser inferior a 0,6kVA

Autocalibración del instrumento

Cuando el valor efectivo de la corriente sea (0,50±0,05) A durante (2,0±0,2) s, el dispositivo de sobrecorriente debe funcionar.

Solución de ensayo

Solución A: Disolver un reactivo de cloruro de amonio anhidro analíticamente puro con una fracción de masa de aproximadamente el 0,1% y una pureza no inferior a 99.8% en agua desionizada para preparar una solución A con una resistividad de (3.95±0.05) Ω·m a (23±1) °C;

Solución B: Disolver el reactivo de cloruro de amonio anhidro analíticamente puro (NH.CI) con una fracción de masa de aproximadamente 0,1% y una pureza no inferior a 99.8% y sulfonato de dibutilnaftaleno sódico con una fracción en masa de (0.500±0.002) % en agua desionizada para preparar una solución B con una resistividad de (1.98±0.05) Ω·m a (23±1) °C. (Algunos componentes de la solución B están prohibidos, por lo que es difícil de producir);

Solución C: Disolver el reactivo de cloruro de amonio anhidro analíticamente puro (NHCI) con una fracción en masa de aproximadamente el 0,2% y una pureza no inferior a 99.8% y un tensioactivo no iónico (octoxinol) con una fracción en masa de.50±0,02) % en agua desionizada para preparar una solución C con una resistividad de (1.98±0,05)Ω*m a (23±1)°C. La tensión superficial de la solución C es inferior a 40mN/m.

Eléctrodo

Metal de platino con una pureza de al menos el 99%, la sección transversal rectangular de los dos electrodos debe ser de (5.0±0.1) mmX(2.0±0.1) mm y el ángulo de la esquina del extremo debe ser (30±2) °

La hoja del bisel debe ser aproximadamente plana, aproximadamente 0,01 mm ~ 0,10 mm de ancho

Procedimientos operativos

Se mantendrá la temperatura a (23 ± 2) °C, la humedad relativa a (50 ± 10) %; la solución de ensayo estará a 35 ± 5 mm por encima de la muestra.

La solución gotea en el centro del electrodo con un intervalo de tiempo de 30 ± 5 segundos; la masa de 50 gotas consecutivas debe ser de 0,997 g ~ 1,147 g, y la masa de 20 gotas consecutivas debe ser de 0,380 g ~ 0,480 g;

El tiempo de goteo de 50 gotas en la muestra debe ser de 24,5 min±2 min.

Determinación del resultado

El ensayo se detendrá si se producen las siguientes situaciones:

a) el dispositivo de sobrecorriente está activado;

b) se produce una combustión continua;

c) hayan transcurrido al menos 25 segundos desde que se goteó la 50a (100a) gota de líquido y no se produzca ninguna de las situaciones a) o b).
