Prueba INS de ruido de alta frecuencia
Introducción del ensayo
El ensayo INS de perturbación acústica de alta frecuencia pertenece al ensayo de campo EMC.y su objetivo básico de ensayo es el mismo que el de la norma internacional IEC 61000-4-4 (ensayo de grupo de pulsos eléctricos rápidos transitorios)Esta capacidad de prueba sirve principalmente a clientes relacionados con Japón y algunos países asiáticos.

Prueba INS de ruido de alta frecuencia

Este ensayo simula principalmente los dispositivos de conmutación del circuito, como los relés, etc. Cuando se encienden o apagan, la corriente del circuito cambiará rápidamente.Si hay componentes inductivos en el circuito, el cambio rápido de corriente producirá una interferencia instantánea de alto voltaje.con una capacidad de transmisión de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisiones de una o más transmisionesPara garantizar la estabilidad de los productos electrónicos durante su uso, es necesario realizar en ellos ensayos antiinterferencia (EMS).Utilizando un generador de pulsos de alta frecuencia, varios grupos de señales de pulso se aplican directamente a las muestras de ensayo y se evalúa la capacidad antiinterferencia de las muestras en función de los cambios en el rendimiento de las muestras anteriores,después y durante el ensayo.
Objetos de aplicación del ensayo
Equipamiento electrónico, como paneles de control central
Normas comunes
NECA TR-28: Indicadores de ensayo para los probadores de ruido de alta frecuencia de ondas rectangulares

JEM TR-177: Indicadores de ensayo para los probadores de ruido de alta frecuencia de ondas rectangulares para máquinas y dispositivos eléctricos

JEC 0103_2005: Norma de ensayo del circuito de control de bajo voltaje

Instrumento de ensayo

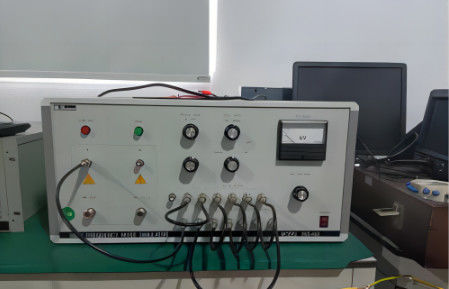

Generador de pulsos de alta frecuencia

Generador de pulsos de alta frecuencia

Datos del modelo:

Modelo: INS-40A

Amplitud del pulso de salida (50Ω carga): pulso rectangular 0~2KVmax±10%

Amplitud del pulso de salida de circuito abierto: pulso rectangular 0~4KVmax±10%

Ancho de pulso: 50 ns ~ 1 μs (50Ω carga, paso de 50 ns)

Tiempo de elevación ≤1ns

Capacidad de potencia del equipo ensayado:

Las emisiones de gases de efecto invernadero de los sistemas de combustión renovable se calcularán de acuerdo con el método de cálculo de las emisiones de gases de efecto invernadero.

Las emisiones de gases de efecto invernadero de los vehículos de combustión interna no deberán ser iguales a las emisiones de gases de efecto invernadero de los vehículos de combustión interna.

método de ensayo

1. Conectar el extremo de salida de pulso directamente al extremo de entrada de energía de la muestra de ensayo con un cable coaxial de salida.

Método de ensayo INS de perturbación acústica de alta frecuencia

2. Cooperar con toda la máquina o el sustrato de conexión, y utilizar la sonda de campo cercano (campo eléctrico, campo magnético) para aplicar directamente el pulso a la cáscara de la muestra a 0 cm.
